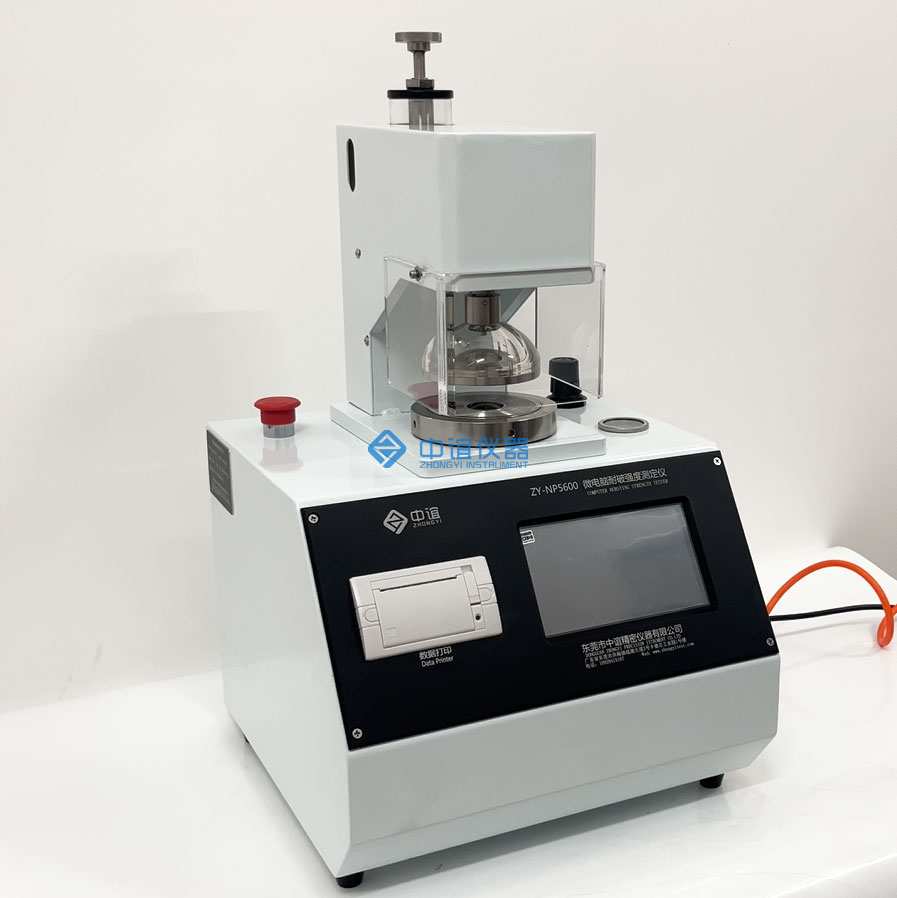

ZY-NPY5600型 耐破强度试验机是用于检测材料抗破裂性能的精密仪器，广泛应用于包装、造纸、纺织、塑料等行业（如纸箱、纸张、薄膜、皮革等材料的耐破强度测试）。其核心功能是通过液压或气压方式对试样施加均匀压力，直至材料破裂，从而得出耐破强度值（单位通常为 kPa 或 kgf/cm²）。耐破度测定仪的参数设定直接影响测试结果的准确性和重复性，需根据测试标准（如 ISO、ASTM、GB 等）、材料类型及行业要求进行针对性调整。以下是核心参数设定的详细说明及操作要点：

核心参数及设定依据

1. 测试单位

• 常见单位：kPa（千帕）、kgf/cm²（千克力 / 平方厘米）、psi（磅力 / 平方英寸），需根据行业习惯或标准要求选择（如包装行业多使用 kPa，部分地区习惯 kgf/cm²）。

• 设定原则：确保与测试标准一致（例如 GB/T 6545《瓦楞纸板耐破强度测定法》推荐单位为 kPa），避免单位换算误差。

2. 夹持力

• 材料厚度：厚硬材料（如多层瓦楞纸板）需更大夹持力（约 600~1000N），避免打滑；

• 薄软材料（如纸张、薄膜）夹持力需适中（约 300~600N），防止过度挤压导致试样提前破损。

• 定义：夹环对试样的夹紧力度（防止测试时试样滑动或漏气），通常以 “夹持压力” 表示（单位为 N 或 kgf）。

• 设定依据：

• 注意：部分设备有 “自动夹持” 功能，可按标准预设值锁定，手动调节时需通过试测确认（夹持后轻拉试样无位移即可）。

3. 加压速度

• 纸张 / 纸板：按 GB/T 454 规定，加压速度为（170±15）kPa/s；

• 塑料薄膜：部分标准要求（100±10）kPa/s，需根据具体材料标准调整。

• 定义：压力递增的速率（单位为 kPa/s 或 mm/min），直接影响测试结果（加压过快可能导致结果偏高，过慢则可能偏低）。

• 标准要求：

• 设定要点：设备需支持速度可调，且显示值与实际速度误差需在 ±5% 以内（定期校准确认）。

4. 试样数量与平均值计算

• 设定原则：按标准要求取多组试样测试（通常 5~10 个），去除异常值（偏差超过平均值 ±10% 的结果）后取算术平均值作为最终结果。

• 操作技巧：部分智能设备可自动记录多组数据并计算平均值，需确认设备是否支持异常值剔除功能，手动计算时需保留小数点后 1~2 位有效数字。

5. 预压 / 回程设置（部分设备）

• 预压：对试样施加短暂的初始压力（如 50kPa），排除试样褶皱或气泡，适用于软质材料（如薄膜），设定时间通常为 1~3 秒。

• 回程：测试完成后压力装置自动复位的速度，需避免过快复位导致机械冲击（建议设定为 5~10mm/s）。

二、参数设定注意事项

1. 遵循测试标准
   不同材料（如纸箱、食品包装膜、皮革）对应的行业标准（如 ISO 2758、ASTM D2210）对参数有明确规定，设定前需确认标准编号，避免因参数不符导致结果无效。
2. 设备校准后再设定
   新设备或维修后，需先校准压力传感器、加压速度等核心部件（可通过标准试样对比测试），确保参数显示值与实际值一致，再进行正式参数设定。
3. 记录参数配置
   每次测试后需记录设定的参数（如单位、夹持力、加压速度、试样数量），便于追溯测试过程（尤其适用于质量管控或实验室认证场景）。
4. 针对特殊材料调整
   对脆性材料（如薄玻璃纸），可适当降低夹持力；对弹性材料（如橡胶膜），可延长预压时间，确保试样在稳定状态下被测试。
