ZY-CJ254 层间结合强度测定仪

内容由东莞市中谊精密仪器有限公司（简称：中谊仪器）提供，如有产品咨询、技术指导、免费测样等需求请致电我司！

产品概述：

ZY-CJ254型 层间结合强度测定仪是由中谊仪器依据国家标准研发生产的一款针对检测纸张和纸板层间结合强度 (纸张层与层之间、纸张内结合) 的实验室检测仪器，据TAPPI T569和ISO16260 方法来测定各种纸和纸板材料内部结合力强度。

工作原理

双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间，用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的位置来计算试样被破坏过程中吸收的能量，以J/m2表示。

依据标准

GB/T 26203-2010 《纸和纸板内结合强度的测定》（Scott型）、

ASTM T569 pm-00、DIN ISO 16260、TAPPI-UM403

纸和纸板内结合强度测定仪适用范围:

瓦楞纸：瓦楞原纸、箱板纸、挂面纸等纸张内聚力测试

纱管纸：纸管纸、纱管纸、牛皮纸的层间内结合力强度测试

卡纸：牛卡纸、白卡、白板纸的层间内结合力强度测试

绝缘纸：电工纸板、电绝缘纸板的层间内结合力强度测试

灰纸板：各种灰纸板、纸板、复合纸板的层间内结合力强度测试

包装盒：彩盒、烟盒、包装盒的层间内结合力强度测试

特种纸：防锈纸、宣纸、钞票纸、无尘纸、隔油纸、毛边纸、玻璃卡纸等

其它：其它需要加工作业的工业用纸的层间内结合力强度测试

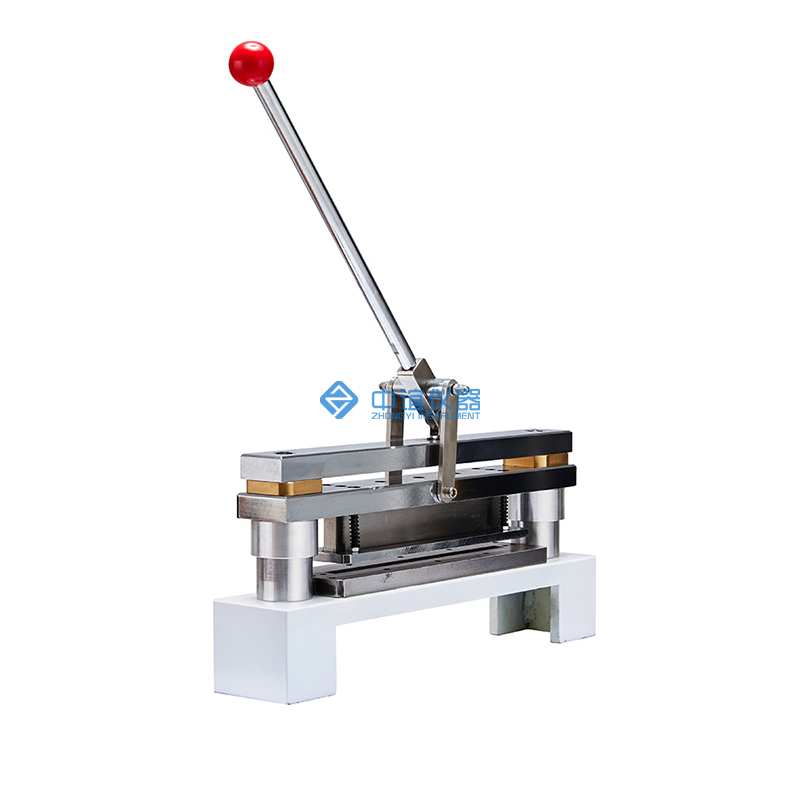

层架结合专用取样器：

技术参数

1、试样尺寸：25.4mm×25.4mm

2、测试数量：25.4×128mm,5组试样

3、测试厚度：（0.1~5）mm

4、冲击角度：标准冲击能量释放角度 90°

5、释放方式：全自动释放

6、测量范围：A:(0~500)J/M2；B(500~1000）J/M2

7、示值误差：A档:±1J/M2；B档:±2J/M2

8、仪器精度：0.01J/M2

9、单    位： J/M2 、lbf/in² interchange

10、分 辨 率： 0.001lbf/in²，8000脉冲高精编码器

11、常用试样压力：(690±21)kpa 或(1034±34)kpa,

12、试样夹持力：0~400N（可调）

13、试样压强范围：0~65kg/cm²（0~950psi）

14、一级施压面积：12.72cm²

15、试样座平行定位：R=0.4×10

16、压力力臂比：231.08：0.8

17、双面胶粘力：＞486N/m

18、人机界面：7.0in触屏控制系统

19、打印输出：模块式一体热敏打印机

20、尺 寸：500m×400cm×650mm

21、重 量：70kg
