折痕挺度仪

内容由东莞市中谊精密仪器有限公司（简称：中谊仪器）提供，如有产品咨询、技术指导需求欢迎致电我司！

产品概述：

东莞中谊仪器品牌的ZY-TDY300型 折痕挺度仪（又名纸张弯曲挺度仪，材料弯曲挺度测试仪，挺度仪）是一款用于检测纸张、瓦楞纸板、薄膜、塑料薄片、药盒、包装材料、金属薄片、纤维复合片材等材料的（90度折痕的反弹力）及弯曲挺度性能的实验室检测设备。

工作原理

弯曲挺度：测量一端被夹试样弯曲至15度角时所需要的力或力矩。

折痕挺度：通过测量一端被夹试样弯曲至给90度时所要的力值或力距。

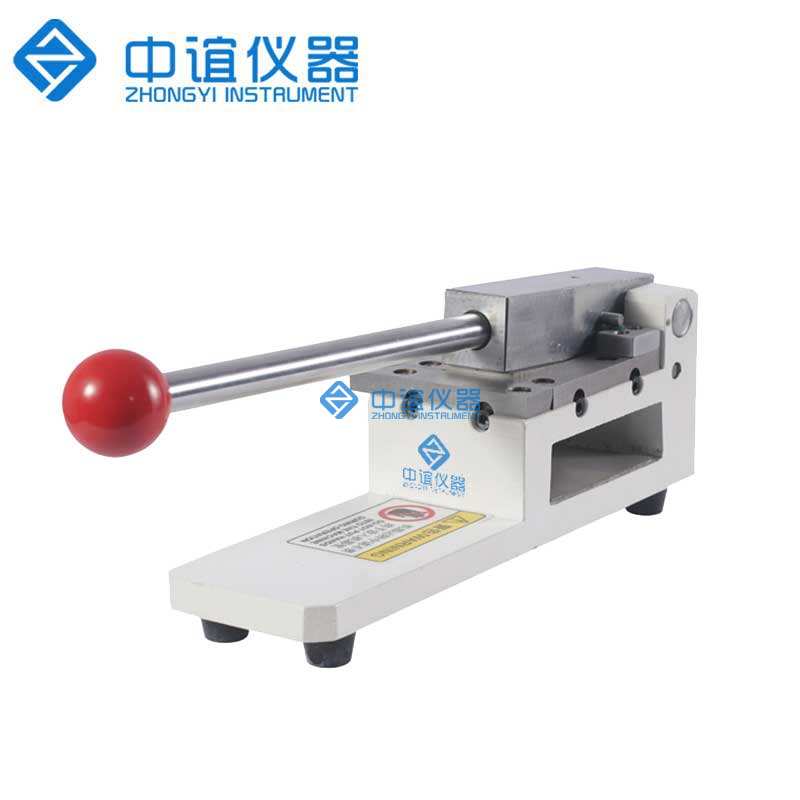

ZY-TD38挺度专用取样器：

1、样品尺寸：

挺度试样(70x38)mm

折痕挺度试样(38x36)mm

2、两长边平行度：≤0.015mm

3、取样厚度：(0.1~1.5)mm

4、外形尺寸：About300×90×90mm

5、重量：13kg

适用范围：

1、纸张、纸板、薄膜、塑料薄膜及薄片弯曲挺度测试

2、彩盒、牙膏盒等包装盒折痕压痕挺度测试

3、石墨片材，光学膜片、无纺布、复合片状材料硬挺度测试

4、线材、电源线、金属排线硬挺度测试

5、光学膜片、金属薄片、导光板、扩散板、电视背景板挺度测试

用户案例：

某上市药企合作成果

• 痛点：铝塑盒折痕断裂导致退货率3.2%

• 方案：90°折痕挺度数据联动包装线实时剔除系统

• 成效：良品率提升13%，年节约成本270万元

头部造纸厂应用场景

• 痛点：纸板受潮挺度波动引发客户投诉

• 方案：建立湿度-挺度补偿算法模型

• 成效：原料损耗降低7.6%，客户复购率提升21%

技术参数（Parameter）：

1、试样尺寸38*36mm/38*70mm（挺度）

2、实际测量尺寸38*10mm、38*50mm

3、测试间距10mm,50mm可调

4、跨距精度±0.1mm

5、测量范围（0~10000）mN

6、传 感 器传感精准度 ±0.1%

7、分 辨 力0.01mN

8、弯曲角度1~92 º无极可调

9、可测试50mm挺度以及折痕挺度

10、角速度控制0.5 ~5°/sec可调

11、角度精度±0.1°

12、测量厚度（0.01~5.0）mm

13、弯曲时间（2~50s）

14、操作界面7inch触摸屏或按钮测试

15、信号输出标准电脑信号输出，链接电脑（选配）

16、打印输出模块式一体热敏打印机

17、外形尺寸320mm*310mm*300mm

18、净重25kg
