线材弯曲挺度仪

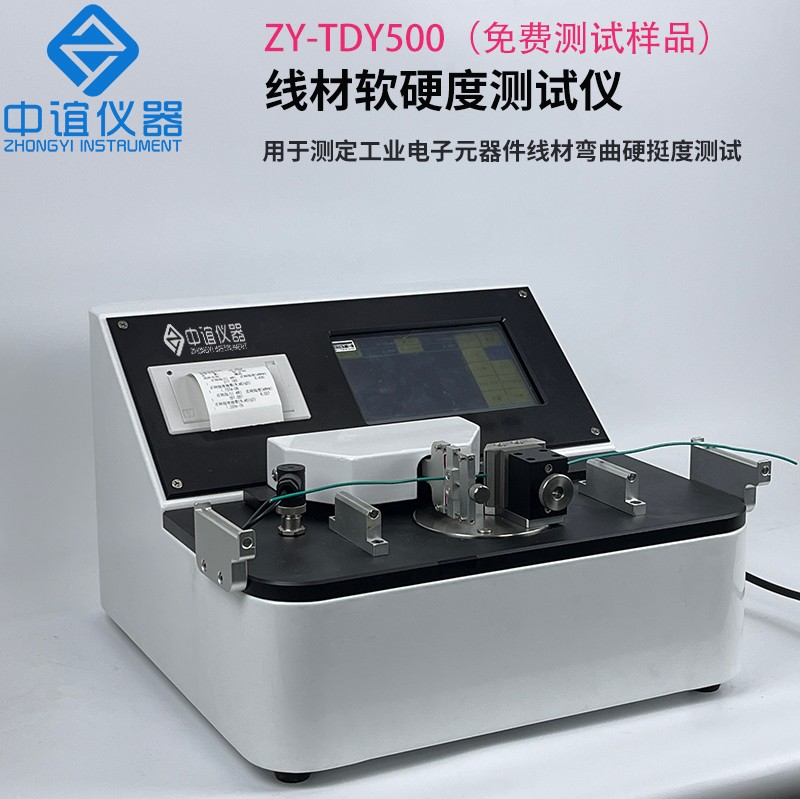

东莞市中谊精密仪器有限公司（简称：东莞中谊仪器）ZY-TDY500线材弯曲挺度仪，也叫材料静态弯曲挺度仪；是一种专门用于测试线材类材料（如金属丝、铜线、电缆线、纤维丝、塑料线等）在静态条件下抵抗弯曲变形能力的仪器。它针对线材的细长形态特点，通过模拟其在受力弯曲时的静态力学响应，量化线材的 “挺度”（即抗弯刚度），为线材的质量控制、性能评估和应用选型提供数据支持。

金属制品行业：测试钢丝、铁丝、铝丝等的挺度，评估其作为弹簧、骨架、编织网等产品时的支撑性能。

电缆与电线行业：检测电缆绝缘层、导线芯的挺度，确保其在布线、安装时不易过度弯曲（避免断裂）或过于僵硬（难以施工）。

纺织与纤维行业：测试化纤丝、玻璃纤维丝等的挺度，判断其在纺织、复合材料增强中的形态稳定性。

医疗器械行业：如手术缝合线、导管线材的挺度测试，需平衡 “易操作”（适当挺度便于穿引）和 “安全性”（避免过硬损伤组织）。

1. 测试结果精准可靠，符合标准规范

• 仪器设计遵循材料力学原理（如三点弯曲、四点弯曲或悬臂梁法），通过精确控制加载速度、支撑间距、弯曲角度等参数，确保测试条件的一致性，减少人为误差。

• 多数设备符合国际或行业标准（如 ISO、ASTM、GB 等相关规范），测试数据具有可比性和权威性，可用于产品质量管控、材料研发的量化分析。

2. 适用范围广，兼容多种线材类型

• 可测试不同材质的线材，包括金属（钢丝、铁丝、铝线）、塑料（尼龙线、聚乙烯线）、纤维（碳纤维、芳纶纤维）、复合材料等，满足多行业（如建材、纺织、电子、汽车等）的测试需求。

• 能适应不同规格的线材尺寸（如直径从几毫米到几十毫米，长度可根据测试标准调整），通过更换夹具或调整支撑结构，实现对各类线材的针对性测试。

3. 操作便捷，自动化程度高

• 现代挺度仪多配备自动化控制系统，可通过触摸屏或软件设定参数（如弯曲挠度、最大载荷、测试速度等），自动完成加载、数据采集、卸载等流程，降低人工操作强度。

• 部分高端设备具备自动校准功能，定期校验力值、位移传感器的精度，确保长期测试的稳定性。

4. 数据采集全面，可量化分析材料性能

• 不仅能直接输出挺度值（如单位为 N・mm² 或 mN・m），还可记录弯曲过程中的载荷 - 挠度曲线、最大弯曲力、弹性模量等衍生数据，帮助分析线材的弯曲特性（如弹性变形范围、屈服点、断裂韧性等）。

• 数据可实时存储、导出（如 Excel、PDF 格式），便于与其他测试数据（如拉伸强度、硬度）结合，全面评估线材的力学性能。

5. 测试过程安全稳定，保护样品与设备

• 具备过载保护功能，当加载力超过设定阈值（如线材断裂前的极限载荷）时，仪器自动停止加载，避免样品剧烈断裂导致的设备损坏或人员风险。

• 部分设备设计有缓冲装置，减少加载瞬间的冲击力，尤其适合脆性线材（如玻璃纤维线）的测试，避免因冲击导致的样品提前断裂，保证测试有效性。

6. 助力材料研发与质量管控

• 在研发阶段，可通过对比不同配方、工艺（如冷拔、热处理）的线材挺度数据，快速筛选最优方案，缩短研发周期。

• 在生产环节，可作为在线或离线检测工具，实时监控线材挺度的稳定性，及时发现生产工艺波动（如直径偏差、材质不均），降低不合格品率。

（非标定制，按实际材料定制，参数供参考）：

1、试样尺寸：38*(70~200)mm

2、实际测量尺寸： 38*（1~50）mm ，（按实际材料定制）

3、测试间距 ：1mm,5mm,10mm,15mm,20mm,25mm,30mm,40mm,50mm可调

4、跨距精度 ：±0.1mm

5、测量范围 ：0~1000g （0~10000mN）

6、传感器 ：传感精准度±0.1%

7、分辨力 ：0.01mN

8、弯曲角度 ：1~95º无极可调（按实际材料定制）

9、多功能测量 ：挺度/折痕挺度双系统

10、角速度控制 ：0.5~5°/sec可调

11、角度精度 ：±0.1°

12、测量厚度 ：（0.01~5.0）mm

13、弯曲时间 ：（2~50s）

14、操作界面 ：7inch触摸屏或按钮测试

15、信号输出 ：标准电脑信号输出，链接电脑（选配）

16、打印输出 ：模块式一体热敏打印机

17、外形尺寸 ：320mm*320mm*300mm

18、净重 ：28kg
